等级名称说明

 < 示例 >

TZ

3Y

S

20A

B

E

I

II

III

IV

V

I:

"3Y"表示氧化钇的mol %，Y2O3含量为3 mol%

II:

"S" 特指易成形型

III:

"20A"表示氧化铝含量为 20 wt%（仅用于ATZ等级）

IV:

"B" 是指稳定剂含量为3% , "BC" 是指稳定剂含量为5%

V:

"E" 特指易烧结型

 基本等级

 TZ-3Y-E, TZ-3YB-E

 氧化锆粉末产品中含有3 mol%的氧化钇。经过较低温度（1300ºC）的烧结处理之后，TZ-3Y-E显示出优异的烧结性和较高的抗老化性。其烧结体具有良好的晶粒结构，可大大提高强度、韧性以及耐磨性和抗老化性。产品用途广泛，可广泛应用于工业用品和日常消费品。

粉末特征

TZ-3Y-E, TZ-3YB-E

Y2O3 (mol%)

3

实际粒径 (µm)

0.04 (40nm)

Y2O3 (wt%)

5.2 ± 0.5

HfO2 (wt %)

< 5.0

Al2O3 (wt %)

0.1 ~ 0.4

SiO2 (wt %)

≦ 0.02

Fe2O3 (wt %)

≦ 0.01

Na2O (wt %)

≦ 0.04

颜料 (wt %)

-

比表面积 (m2/g)

16 ± 3

 S等级

 TZ-3YS-E, TZ-3YSB-E, TZ-3YSB-C

 S等级具有较小的比表面积，在射出成型、流延成型等生产过程中流动顺畅。因此它非常适合压力成型或 CIP成型等大型部件的生产。

粉末特征

TZ-3YS-E, TZ-3YSB-E, TZ-3YSB-C

Y2O3 (mol%)

实际粒径 (µm)

0.09 (90nm)

Y2O3 (wt%)

5.2 ± 0.5

HfO2 (wt %)

< 5.

Al2O3 (wt %)

≦ 0.1 ~ 0.4

SiO2 (wt %)

≦ 0.02

Fe2O3 (wt %)

≦ 0.01

Na2O (wt %)

≦ 0.06

颜料 (wt %)

-

比表面积 (m2/g)

7 ± 2

 高透明等级

 Zpex® & Zpex® Smile

 Zpex能够修复牙齿外观，真实自然。

 具有高透射率和出色的抗老化性。

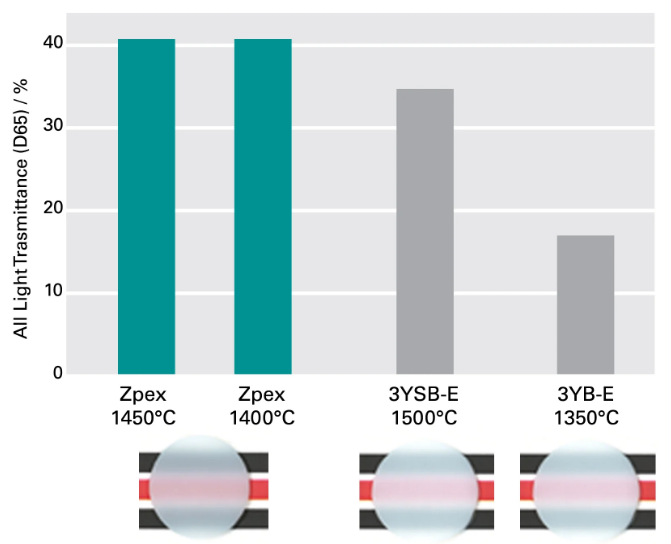

 半透明性

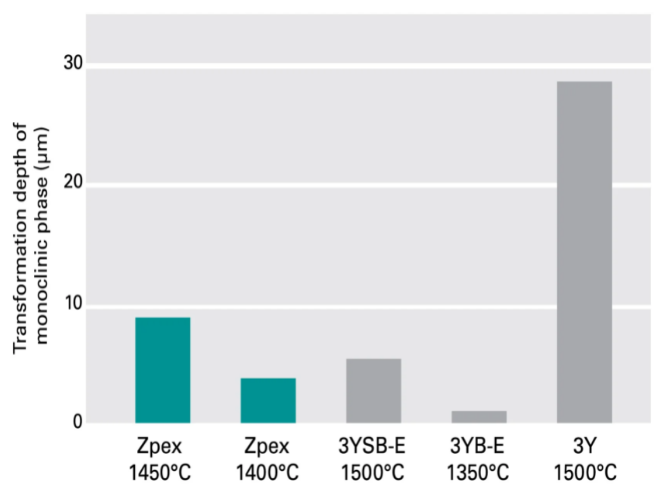

 抗老化性 (140ºC水 x 25 hr)

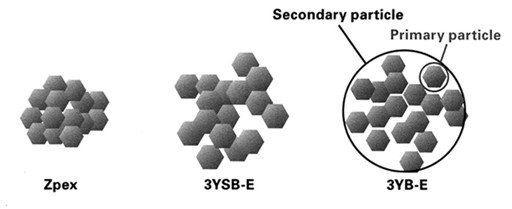

 高透射率是通过改变粒子聚集方式实现

 Zpex (左) and TZ-3YSB-E. (右)

粉末特征

Zpex

Y2O3 (mol%)

3

实际粒径 (µm)

0.04 (40nm)

Y2O3 (wt%)

5.35 ± 0.2

HfO2 (wt %)

< 5.0

Al2O3 (wt %)

≦ 0.1

SiO2 (wt %)

≦ 0.02

Fe2O3 (wt %)

≦ 0.01

Na2O (wt %)

≦ 0.04

颜料(wt %)

-

比表面积 (m2/g)

13 ± 3

烧结体特征

密度(g/cm3)

6.08

抗弯强度 R.T. (MPa)*1

1,100

硬度(Hv 10)*2

1,250

 *1: JIS R1601 (3点弯曲试验)

 *2: JIS R1610 (载荷: 98.07N)

 *以上数据为测定值，并非保证值

 高稳定等级

 高稳定性氧化锆粉末产品强度大韧性高，可用于燃料电池的生产。

 它具有良好的烧结性，可形成晶粒均匀并具有优异电学性能的烧结体。

粉末特征

TZ-8Y

TZ-8YS

Y2O3 (mol%)

8

10

比表面积 (m2/g)

16±3

7±2

稳定剂 (Approx. wt%)

-

外观

颗粒

颗粒

烧结体特征

TZ-8Y

TZ-8YS

密度 (g/cm3)

5.9

5.80

抗弯强度 R.T. (MPa)*1

300

200

硬度 (Hv 10)*2

1,250

800ºC时的电阻 (Ω·cm)  *3

19.8

20.3

800ºC时的电导率 logσ(S/cm) at *3

-1.30

-1.31

 *1: JIS R1601 (3点弯曲试验)

 *2: JIS R1610 (载荷: 98.07N)

 *3 : 直流4端法

 *以上数据为测定值，并非保证值

 ATZ等级

 ATZ 即 "A"等级

 A等级含有3 mol% 氧化钇和 20 wt% 氧化铝，该产品经过热等静压后具有极高的机械强度，非常适合生产高强度、高耐水性用途的工业用零部件。

粉末特征

TZ-3Y20A

TZ-3Y20AB

TZ-3YS20A

TZ-3YS20AB

Y2O3 (mol%)

3

比表面积 (m2/g)

15±3

7±2

稳定剂 (Approx. wt%)

-

3

-

3

外观

颗粒

颗粒

烧结体特征

TZ-3Y20A

TZ-3Y20AB

TZ-3YS20A

TZ-3YS20AB

密度 (g/cm3)

5.5

抗弯强度 R.T. (MPa)*1

2,000

硬度 (Hv 10)*2

1,400

 *1: JIS R1601 (3点弯曲试验)

 *2 : JIS R1610 (载荷: 98.07N)

 *以上数据为测定值，并非保证值
